Panneau de distribution électrique (PDP) 16 canaux CK-PDP-16

Panneau de distribution électrique 16 canaux

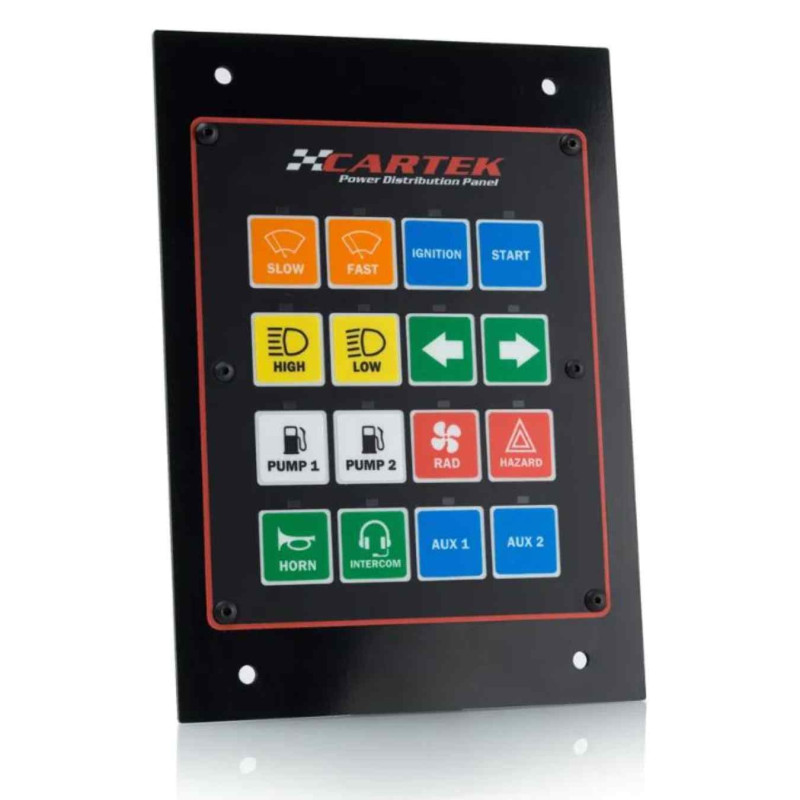

Découvrez le panneau de distribution électrique CARTEK, une avancée révolutionnaire pour gérer l'alimentation des véhicules de course. Ce panneau remplace efficacement les fusibles, relais et interrupteurs classiques, offrant ainsi une optimisation du câblage, une réduction du poids et une amélioration notable de la fiabilité du système électrique.

Fonctionnement :

Alimenté directement par la batterie en 12V, ce panneau redistribue le courant à l'ensemble des systèmes électriques du véhicule. Selon le modèle, il propose 8 ou 16 sorties d'alimentation, contrôlées par des commandes situées à l'avant du boîtier.

Fonctions sélectionnables :

• Action momentanée (ex : démarreur, pompe de lave-glace)
• Verrouillage : avec mémoire, sans mémoire ou avec minuteur (ex : écran chauffant)
• Clignotement (ex : clignotants)
• Basculement (ex : feux de croisement/feux de route)
• Action momentanée à 0V (utilisée comme interrupteur ordinaire pour les cartes ECU, etc.)

Caractéristiques techniques :

• Dimensions (L x l x P) : 140 mm x 45 mm x 59,2 mm
• Poids : 600 g
• Connecteurs arrière : AMP 1-776231-1, AMP 1-776231-5, goujon M6 pour l'alimentation électrique
• Courant de sortie total : 160 A (en continu)
• Nombre de connexions : 16 (sorties d'alimentation, entrées ECU, entrées/sorties interrupteurs)
• Broches pour coupe circuit CARTEK XR : 2
• Fabriqué au Royaume-Uni
