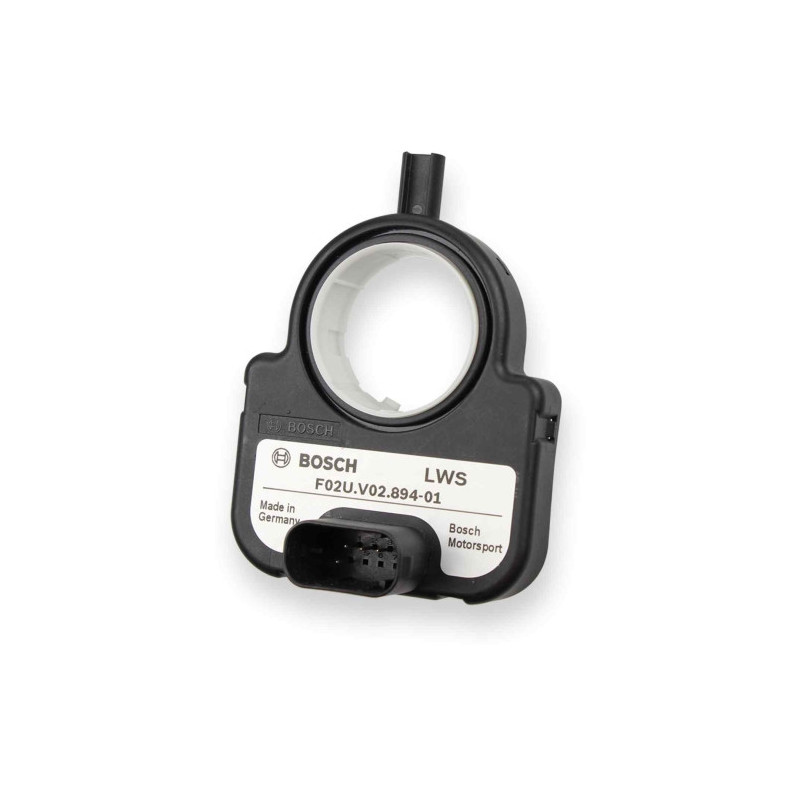

Capteur d'angle de volant LWS BOSCH F02U.V02.894-01

Le capteur d'angle de volant LWS BOSCH F02U.V02.894-01 est un dispositif innovant conçu pour capturer avec précision les mouvements de rotation et la vitesse angulaire, y compris l'angle du volant et la vitesse de direction. Grâce à la technologie avancée de l'effet magnétorésistif géant (GMR), il assure des mesures précises et fiables.

Ce système utilise des roues dentées de mesure associées à de petits aimants pour déterminer l'angle absolu. Les éléments GMR, sensibles à la direction du champ magnétique, modifient leur résistance électrique pour détecter la position exacte des roues dentées. Les tensions obtenues sont ensuite converties en signaux numériques via un processus de conversion A/D, permettant à un microcontrôleur de calculer l'angle.

Les données concernant l'angle et la vitesse de direction sont transmises par une interface CAN, facilitant ainsi leur intégration et analyse. Voici quelques spécifications techniques :

• Alimentation : 7 à 16 V
• Angle du volant : ± 780°
• Vitesse angulaire : 0 à 1,016/s
• Sortie CAN : 500 kbauds
• Indice de protection : IP5K0
